Het verkeersborden tabblad
Alle verkeersborden die het ministerie van IenW eerder als open data heeft ingekocht zijn hier toegankelijk. Dat zijn circa 1,9 miljoen borden van de ruim 3 miljoen in Nederland aanwezige borden.
Nadat je bent ingezoomd zie je erg veel borden in de kaart. Hier is de gebruiker ingelogd met mutatiepermissie, dus er staat een gebruikersnaam.
Figuur 8
Links boven (knop 4 op Figuur 1) staat de optie om te filteren op status of op RVV code, de filters kunnen in combinatie met elkaar gebruikt worden. Als je filtert op een drietal RVV codes ziet bovenstaand plaatje er zo uit:
Figuur 9
Borden met een onderbord hebben een klein rechthoekje eronder, de tekst van het onderbord vraag je op bij details. (Figuur 11 en Figuur 12):
Figuur 10
Om meer informatie over een bord te krijgen klik je in de kaart op een bord of je klapt aan de linkerkant van de kaart de tabel open. De details komen in twee of drie stappen in beeld:
Als borden op dezelfde plaats of heel dicht bij elkaar staan, dan komt er na klikken op de kaart eerst een tussenstap. Als je hier een bord selecteert, of als er maar één bord stond in het klikbereik, dan zie je de belangrijkste gegevens. Hieronder krijg je drie knoppen. Met de knop bekijk details
kun je alle aanwezige informatie opgeroepen. Met het pennetje ga je direct naar de bewerkpagina van het verkeersbord. En met laatste knopje (plusje in een vierkant) kun je op dezelfde locatie als het verkeersbord dat je hebt aangeklikt een nieuw verkeersbord plaatsen.
Figuur 11
Figuur 12
Detail overzicht
In het detail overzicht van een verkeersbord zie je alle informatie die we over het verkeersbord hebben in een drietal blokken, verkeersbordinformatie, locatie informatie en administratie
Figuur 13
Verkeersbord informatie bevat de gegevens over wat voor bord het betreft (RVV, zwarte code), en of er onderborden bij zijn.
Onder het eerste blok met verkeersbord informatie komt een blok met locatie informatie. Hier vind je informatie over hoe een bord op de weg is geplaatst (wegvak, plaatsing, zijde). Ook geven we informatie over de straatnaam en gemeentecode, dit is aan de hand van het wegvak waar het bord op geplaatst is, Borden die niet op een wegvak geplaatst zijn die eerder door de HR groep geleverd zijn hebben daar een straatnaam gemeentecode gekregen
Het laatste blok bevat administratie gegevens die je als gebruiker nooit kunt wijzigen Aan de rechterkant onder het plaatje staat de hele historie van hoe het bord op deze manier in de NDW database is terecht gekomen.

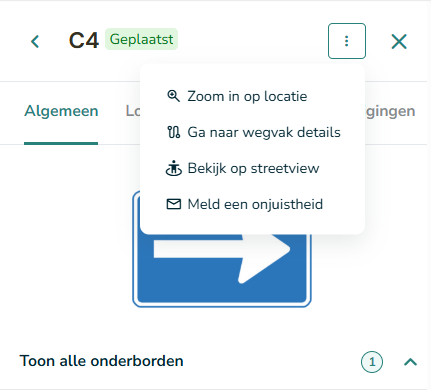

Er zijn in de detail scherm vier knoppen die je kunt aanklikken: • Bewerk: hiermee ga je naar paragraaf 3:2 • Ga naar wegvakID: dit is een link naar de wegvak waar je de verkeersbord op hebt geplaatst. Waarbij je WKD gegevens kunt wijzigen • Hergebruik locatie: om op dezelfde lat lon een nieuw bord te plaatsen • Bekijk streetview; dit is een link naar Google streetview
Als borden dicht bij elkaar staan krijg je een tussenscherm voordat je de details te zien krijgt en volgt er nog een info blok tussen locatie en administratie:
Figuur 14
Figuur 15
Bewerken verkeersbord/plaatsen nieuw verkeersbord
Van een bestaand verkeersbord kunnen een aantal velden gewijzigd of ingevuld worden: de RVV code, de zwarte code, de status, de datumvelden, het NWB wegvak en de plaatsing en kijkrichting. Als er op de plaats waar je het bord plaatst geen NWB wegvak is, dan kunt je het bord alleen wijzigen als je het daarna de status gepland geeft ook al had het de status geplaatst. Als het wegvak ten onrechte ontbreekt, geef het dan s.v.p. door aan NWB@RWS.nl Als er inderdaad geen sprake is van een wegvak, dan kun je het bord koppelen aan een terrein middels het BGT object id,
Als je op bewerken klikt krijg je een detailpagina met alle velden die je kunt muteren:
Figuur 16
- De RVV code. In dit geval een C4 bord.
- Deze heeft de Zwarte code L, dat zie je aan het plaatje, maar het is niet ingevuld
- Status is geplaatst
- Hij is geplaatst door HR Groep. Dit is je bron. Als je zelf een bord plaatst ben jij als organisatie de bron
- Er zijn vier datum velden om borden te plannen voor plaatsing of verwijderen, of daadwerkelijke data in te zetten voor plaatsing en verwijdering.
- Je kunt een eigen bord afbeelding wijzigen
- Onderborden wijzigen, verwijderen of toevoegen.
- Je kunt een verkeersbesluit URL toevoegen of een bijlage in PDF vorm
Bekijk locatie op streetview: link naar google streetview (zie ook paragraaf 3.10) Ga naar wegvak details springt naar het wegkenmerken tabblad op deze locatie (zie paragraaf 3.11)
Wat vul je in in de velden:
RVV code: bordcode volgens de wet Zwarte code: als er meer smaken zijn van een dezelfde RVV code zijn bij RVV A01 vul je het getal van de snelheidswaarde in, bijvoorbeeld 50 voor een 50km/h snelheidsbeperking Status: of een bord gepland geplaatst of verwijderd is Onderbord: wanneer een verkeersbord een onderbord of onderborden heeft kun je deze hier opvoeren (tekstueel) Datumvelden: • Verwijderd op: wanneer je een status verwijderd hebt kun je hier de datum van vandaag of eerder plaatsen • Geplaatst op: status geplaatst met een datum van vandaag of eerder • Beoogde plaatsing: is een datum in de toekomst • Beoogde verwijdering: datum van verwijdering in de toekomst Url verkeersbesluit: is een url naar de verkeersbesluit voor het verkeersbord WegvakID: het wegvak van het NWB waar het bord op staat Terrein: BGT code van terrein (zie ook 3.2.2) Plaatsing: welke zijde een bord geplaatst is Kijkrichting: de kijkrichting gezien vanuit de weggebruiker, je vult of de windroos in of de kijkrichting in graden (noord = 0)
De ‘administratie’ velden en de bron worden door het systeem gewijzigd. Ook worden de gemeente/straat/woonplaats automatisch gevuld uit het NWB wegvak. Als er een st staat is er een kleine invul tip online beschikbaar.

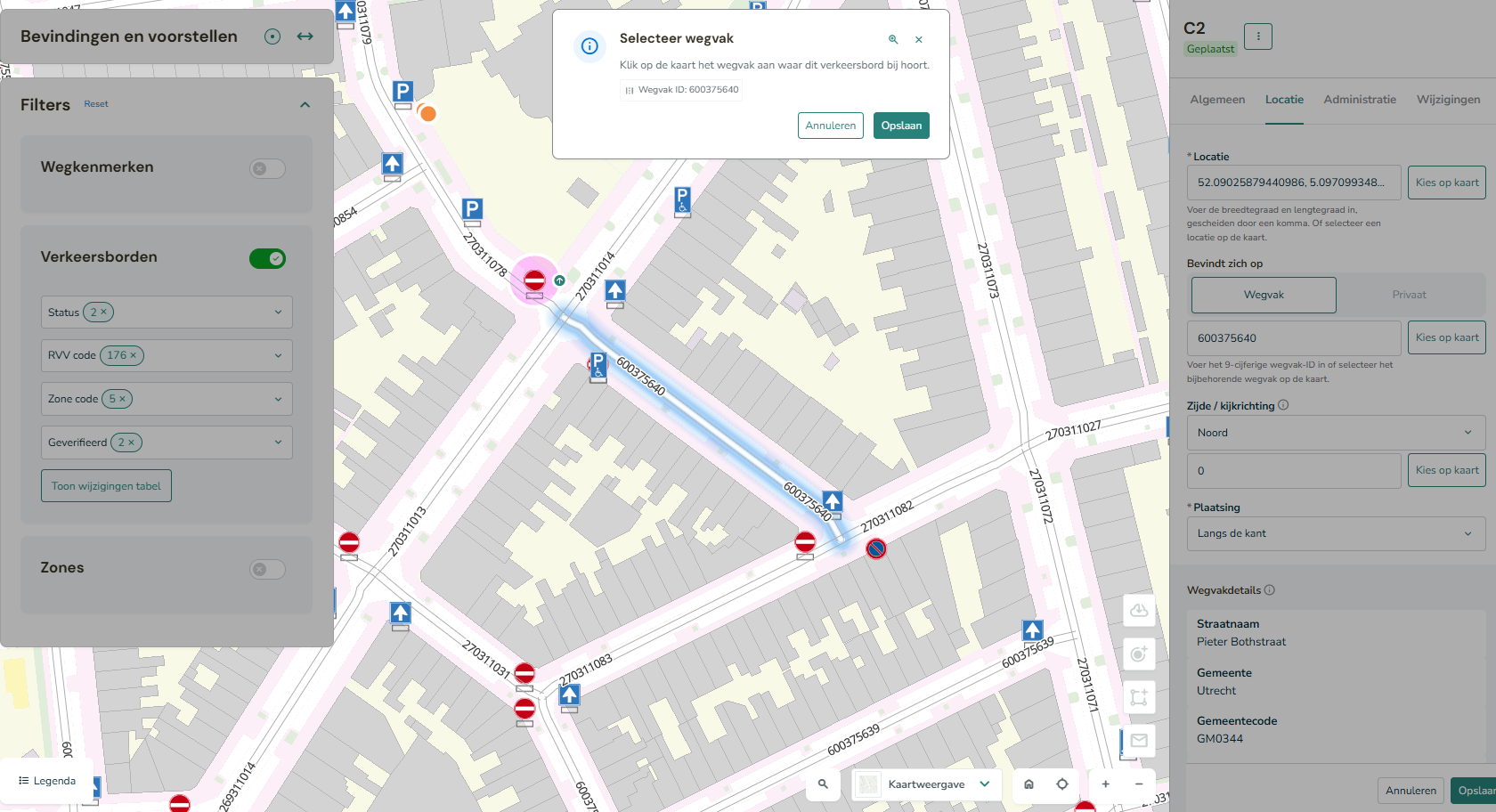

Het wegvak_ID kan je wijzigen door te kiezen voor één van de twee oranje opties. Je kunt als je het weet het nummer invullen, anders klik je op de kaart het wegvak aan. Doe dit laatste wel op een voldoende ingezoomde kaart. Alleen wegvakken die bij de wegbeheerder zelf horen kun je gebruiken voor een bord. Dus Gemeente Utrecht mag alleen wegvakken die onder het beheer van de gemeente vallen gebruiken om borden op te plaatsen.
Door middel van de knop opslaan
wordt de mutatie of het nieuwe verkeersbord doorgevoerd.
Opvoeren van een nieuw verkeersbord begint met klikken op de knop nieuwe toevoegen

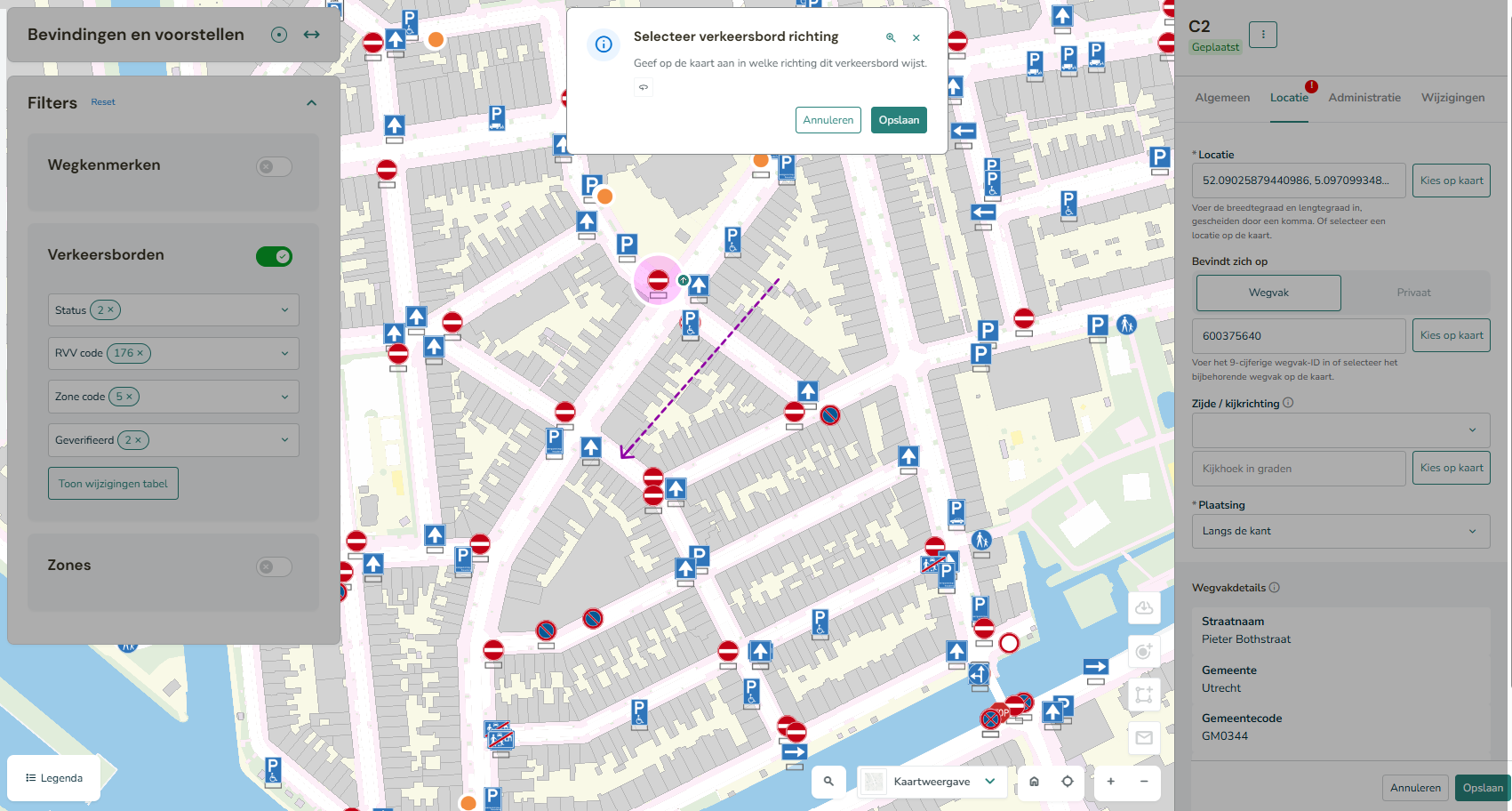

rechtsboven in het scherm en vervolgens (op een ver genoeg ingezoomde kaart) het punt te markeren waar het bord staat. Tot er meer ingevuld is heeft het bord de status RVV code onbekend.
Het detailscherm is identiek aan het scherm waarmee je een bord kunt wijzigen.
Figuur 17, klik een punt op de kleine kaart
Figuur 18
Er komt een bord met code onbekend en links ernaast het invulscherm voor de details. Als je alle verplichte velden hebt ingevuld kun je opslaan.
Terrein nummer ipv Wegvak ID
Het komt voor dat er geen wegvakID bekend is of een verkeersbord op privé terrein en/of op een gebouw wordt geplaatst (bijv een parkeergarage). In dit soort gevallen hebben we de optie om ipv wegvakID vullen een BGT nummer in te vullen van het terrein waarop het verkeersbord is geplaatst.
Door het invullen van een BGT code herkent het systeem automatisch welk wegvak het dichtstbijzijnd is en zal hiermee de validatie op wegbeheerder doen. Wanneer het systeem dit niet kan, kun je zelf via het kleine kaartje een wegvak kiezen. Dit vult automatisch de wegvakdetails als straatnaam en gemeentecode in.
Bekende bug: er wordt geen woonplaats gevonden. Je kunt een wegvak kiezen en hierna terug naar terrein. Zo pakt hij wel een woonplaatst.
Bord plaatsen met RVV D1 of C4
Voor deze borden gelden soms andere plaatsingen dan de wegvakken waarop ze geplaatst zijn. Je krijgt hiervoor een waarschuwing:
Bord toevoegen op basis van geografische gegevens
Je kunt via het toevoegen van een verkeersbord via de kaart in het bewerkscherm lat lon gegevens invullen onder het kleine kaartje. De kaart beweegt mee met de lat lon gegevens die je invult. Zo kun je individuele verkeersborden op een precieze lat lon locatie plaatsen.
De relatie tussen verkeersborden en wegkenmerken
Hoewel in twee tabbladen opgenomen in de applicatie is er natuurlijk een relatie tussen een aantal typen verkeersborden en een aantal wegkenmerken Vanaf de release van 12 juli 2023 wordt waar dit van toepassing een waarschuwing ingebouwd, te beginnen met het aanpassen van de verkeersborden met invloed op maximum snelheid, rijrichting, BST code, verkeerstype, versmalling en wegcategorie:
Figuur 19
Na de klik hier
kom je in een extra tabblad waar je snel kunt zien of je daar ook iets moet aanpassen, na aanpassing, of als aanpassing niet nodig is, klik je het dicht, je blijft dan ingelogd op het originele tabblad
Maximum snelheden verkeersborden relatie tot WKD Maximum snelheden
Vanaf release 29 november 2023 is er een controle op de zwarte code van een geplaatste bord en de WKD van een wegvak waarop het verkeersbord is geplaatst.
Bijvoorbeeld bij plaatsing van een verkeersbord A1 50km/h op wegvak A, wordt door George naar de WKD maxsnelheid van wegvak A gekeken. Wanneer dit van elkaar verschilt krijg je hiervan een melding en kun je hierna de WKD wijziging doorvoeren in een nieuw scherm.
Verplaatsen van bestaande verkeersborden
In de nieuwe release van George 1.9 kunnen we verkeersborden die al geplaatst zijn van locatie wijzigen. Je kunt door middel van de applicatie zelf, individueel borden van locatie wijzigen of je kunt door middel van een bulkupload dit bewerkstelligen.
In de detail scherm van een verkeersbord • Klik bewerken • Voer nieuwe coördinaten in • Klik opslaan.
Via bulkupload • Geef de ID van een bestaande bord aan • Geef hierna de XY coördinaten (WGS of RD) aan. Systeem zal verkeersbord herplaatsen.
Onderborden
Je kunt ook onderborden wijzigen , verwijderen en toevoegen in het detailscherm van een verkeersbord.
Je hebt hiervoor twee velden. Een veld met de categorie van je onderbord. En een veld waarin je kunt melden wat de waarde is van je onderbord. Momenteel is het alleen nog mogelijk om (alfa)numerieke gegevens te plaatsen.
Je kunt hier meerdere onderborden registreren per RVV bord. Door op het plusje te klikken kun je een volgend onderbord plaatsen.
Met versievanaf versie 2.0 kun je ook een pictogram plaatsen bij onderborden. Deze worden tekstueel weergeven in de het tekstveld, bij opslaan vertaald het in een pictogram. Je kunt meerdere pictogrammen plaatsen.
Teksten en pictogrammen die je kunt gebruiken: [[ruiter]] [[fietser]] [[bromfietser]] [[tractor]] [[motor]] [[auto-v]] [[auto-z]] [[aanhanger]] [[vrachtauto]] [[bus]] [[tram]] [[drempel]] [[electrisch]] [[wielklem]] [[wegsleep]] [[route-links]] [[route-rechts]] [[geldig-tr]] [[gevaar-tr]] [[2-parkeervakken]] [[tegenliggers]] [[verloop-kruispunt]] [[verloop-tsplitsing]] [[verloop-zijstraat]] [[overweg]]
Bulk upload nieuwe/wijzigen verkeersborden
Je kunt via knopje upload verkeersborden
zoals hier beneden een bulk upload doen van nieuwe verkeersborden. Met dezelfde knop kun je ook bulk wijziginenwijzigingen van van bestaande borden uploaden. Of bestaande borden verwijderen.
Figuur 20
Hierna krijg je een voorbeeld TSV bestand. Voor beide opties kun je dezelfde TSV bestand gebruiken.
Nieuwe borden
Voor bulk upload van nieuw borden gelden de volgende regels voor upload:
WegvakID: Verplicht ID: Moet leeg RVV code: Verplicht (hier is validatie op gekomen, zie hieronder) Zwarte code: optioneel voor sommige RVV codes echter verplicht, zie hieronder) Onderbord type: Er kunnen drie sets onderborden bij één verkeerbord worden opgenomen ‘Tekst', 'Richtingspijlen', 'Uitgezonderd', 'Nummerbord', 'Vooraankondiging' en 'Tijdsperiode'. Onderbord tekst: Tekst wat op de onderbord moet komen. Hier kun je ook gebruik maken van de tekst zoals beschreven in 3.4 Status: Verplicht Voor status kan gekozen worden voor de waarden: 'Gepland', 'Geplaatst' of 'Verwijderd' Lengtegraad: Verplicht (WGS84 formaat) Breedtegraad: Verplicht (WGS84 formaat) Plaatsing: verplicht Voor plaatsing kan gekozen worden voor de waarden: 'Langs de kant' of 'Boven de weg'. Locatie: Verplicht Voor locatie kan gekozen worden voor de waarden: • Links • Rechts • Noord • Noord Noord Oost • Noord Oost • Oost Noord Oost • Oost • Oost Zuid Oost • Zuid Oost • Zuid Zuid Oost • Zuid • Zuid Zuid west • Zuid West • West Zuid West • West • West Noord West • Noord West • Noord Noord west
De inhoud van de kolommen wordt gescheiden via 'tabs'.
Validatie RVV en zwarte code: • je kunt alleen maar bekende RVV codes opvoeren in George. Dit betekent dat je een A01 kunt opvoeren en niet een A01-50. Dit moet je realiseren door in RVV code A01 te zetten en in de zwarte code een 50. • Zwarte code kunnen alleen bij sommige RVV codes worden opgevoerd, maar zijn dan ook verplicht.
Wijzigen borden
Voor bulk upload van wijzigingen van borden zijn volgende regels van toepassing:
WegvakID: Verplicht ID: Verplicht en moet de NDW_ID van het bord zijn. RVV code: Verplicht Zwarte code: optioneel (maar afhankelijk van de RVV code die gebruikt is, bij sommige RVV’s is het verplicht) Onderbord type: Er kunnen drie sets onderborden bij één verkeerbord worden opgenomen ‘Tekst', 'Richtingspijlen', 'Uitgezonderd', 'Nummerbord', 'Vooraankondiging' en 'Tijdsperiode'. Onderbord tekst: Tekst wat op de onderbord moet komen. Hier kun je ook gebruik maken van de tekst zoals beschreven in 3.4 Status: Verplicht Voor status kan gekozen worden voor de waarden: 'Gepland', 'Geplaatst' of 'Verwijderd' Lengtegraad: mag niet ingevuld Breedtegraad: mag niet ingevuld Plaatsing: Verplicht Voor plaatsing kan gekozen worden voor de waarden: 'Langs de kant' of 'Boven de weg'. Locatie: Verplicht Voor locatie kan gekozen worden voor de waarden: • Links • Rechts • Noord • Noord Noord Oost • Noord Oost • Oost Noord Oost • Oost • Oost Zuid Oost • Zuid Oost • Zuid Zuid Oost • Zuid • Zuid Zuid west • Zuid West • West Zuid West • West • West Noord West • Noord West • Noord Noord west
De verplichte velden worden gevuld met de bestaande waarde als ze niet gewijzigd hoeven te worden. De inhoud van de kolommen wordt gescheiden via 'tabs'.
Als je een bestaand maar niet verplicht veld niet wilt wijzigen neem je de wel waarde op in de upload, anders wordt het overschreven door spaties. Dit is met name bij onderborden classificatie en tekst van belang. Omdat er een beperking in de upload zit voor drie onderborden wordt geadviseerd de uitzonderlijke gevallen met vier of meer onderborden niet via bulk upload te wijzigen maar middels handmatige invoer, anders ben je de onderborden vier en volgende kwijt.
De Locatie van een bord kan dus niet gewijzigd worden via Bulk upload door de Lat Lon te wijzigen.
Verwijderen borden
Voor het verwijderen van een bord. Is alleen Bord ID en Status verplicht
LET OP! Het uploaden verwerken van een bulkupload bestand overschrijft de current state van een verkeersbord. Dit betekent dat je verkeersbord info in de currentstate download en in George alleen de status verwijderd zal hebben, en alle inhoudelijke velden op spatie staan. Ze zijn nog wel terug te halen via de de eerdere wijzigingen die doorgevoerd zijn in de wijzigingen tabel.
Als je de informatie wilt behouden, is het handiger om meer informatie (alhoewel niet verplicht) toe te voegen in de bulk-upload voor het verwijderen van borden.
Na upload
Na upload krijg je de optie om een rapport in te zien en te downloaden als .CSV bestand. Hierin wordt weergeven per regel of de upload succesvol was. Het upload rapport is ook historisch opgeslagen om het later te raadplegen, zie Figuur 20. Wanneer je de fouten verbetert en het gewijzigde mutatiebestand nog een keer upload zal je, als het nu foutloos is, alsnog een succesvolle upload hebben. Het is hiervoor niet nodig de eerder succesvolle regels er tussen uit te halen, die worden genegeerd.
Bulk upload RVV zwarte codes van verkeersborden
Onder de knop Wijzigen bordenbestand
is ook de optie upload Zwarte codes aanwezig.
Dit leidt tot een scherm waar je een voorbeeldbestand kunt downloaden. In dit voorbeeldbestand is precies aangeven hoe het bestand dat je wilt uploaden eruit moet zien. Als je het bestand gevuld hebt kun je het uploaden en krijg je ook hier een resultaattabel van de upload actie.
Figuur 21
Hiermee is het mogelijk van in het systeem al aanwezige borden de zwarte codes in te voeren of te verbeteren
Deze interface is niet geschikt voor het corrigeren van de RVV code. Dat gaat met wijzigen/nieuwe opvoeren..
Bord ID vinden?
Hoe kom je aan de NDW id van een bord? Dat kan op twee manieren.
Via het open data portaal
Via NDW open data kun het actueel beeld, eventueel in combinatie met de RVV code, downloaden met als selectie je gemeente code. Neem onderstaande over in de browser balk en verander daarbij de gemeentecode en of de rvv-code: (let op alle karakters staan achter elkaar, geen spaties ertussen)
https://data.ndw.nu/api/rest/static-road-data/traffic-signs/v3/current-state?rvv-code=A1&town-code=GM0321 &content-type=csv
Wegbeheerders van provincie of rijk kunnen per gemeente werken of contact opnemen met de servicedesk voor support om een bestand op maat te krijgen. Bij deze download krijg je alle geplaatste borden die in het gebied vallen waar je om vraagt, ook van andere wegbeheerders.
Via de applicatie Actueel beeld downloaden
Via de applicatie kun je ook alle verkeersborden uit je eigen areaal en mits gekoppeld aan een wegvak_id downloaden in een CSV of JSON bestand. Hier kun je ook verwijderde of geplande borden downloaden.
Via knop Downloaden rechtsboven in het scherm krijg je de optie om:
Figuur 22
-
- Alle borden, de gemeentegrens of eigen areaal van wegbeheerder downloaden. a. Bij meerdere wegbeheerders in een samenwerkingsverbandkan bij eigen areaal een keuze gemaakt worden. Hetzelfde geld voor meerdere gemeentes.
- Geplande of geplaatste of verwijderde borden te downloaden (één type per download)
- Een van de twee bestandstype te selecteren.
Validatie plaatsen van verkeersbord
Momenteel hebben we een aantal validaties bij het plaatsen van een bord of wijzigen van een bestaand bord.
- Je kunt een verkeersbord alleen wijzigen als deze is geplaats op een wegvak die onder beheer van je organisatie valt a. Uitzonderingen zijn verkeersborden die nog geen wegvakID hebben (onbekend). Die mogen wel gemuteerd. Echter, bij opslaan wordt er wel een validatie gedaan op wegvakID en wegbeheerder.
- Je kunt een verkeersbord alleen plaatsen op een wegvakID als dit wegvak onder beheer van je organisatie valt.
- Je mag een bord plaatsen zonder een wegvakID, echter dan moet deze de status gepland krijgen of gekoppeld worden aan een terrein.
- Je kunt een bord plaatsen op een XY coördinaat die buiten je areaal valt. Echter zul je alsnog een wegvak moeten kiezen waar je verkeersbord van toepassing op is. Bijv. een vooraankondigingsbord.
Wijzigingen tabel voor verkeersborden
Na aanklikken van de verkeersborden tab, heb je links een mogelijkheid om de wijzigingen op het verkeersborden bestand te tonen.
Met het knopje “Toon alleen eigen organisatie” kun je van je eigen organisatie alle mutaties tonen. Wanneer je voor meerdere organisaties wijzigingen kan doorvoeren (samenwerkingsverband), zie je hier alle wegbeheerders die daarbij horen.
Figuur 23
• Je kunt hier een datum selecteren of een periode waarin de wijziging heeft plaatsgevonden. • Je kunt de selectie doen voor alleen je eigen organisatie • Je kunt ook selecteren op specifieke wegbeheerderscodes. • Je kunt na je selectie ook een CSV bestand exporteren. Dit wordt dan gedownload in de download map van je PC. • Per wijzigingsregel kun je navigeren naar het verkeersbord of de details van het bord laten zien.
Streetview
Vanuit de detail pagina van een verkeersbord kun je nu ook doorlinken naar Google streetview
Figuur 24
Het oranje knopje hierboven leidt je naar een nieuw tabblad in je browser. Vaak kom je hier binnen op de xy van het verkeersbord, dan moet je moet nog even navigeren in de juiste richting.
Figuur 25
Wegvakdetails
Het knopje naast streetview springt naar een nieuw tabblad waar het wegkenmerken deel van George voor je getoond wordt:
Figuur 26
