Wegkenmerkendatabase voor wegversmallingen

In deze wegkenmerkendatabase worden de wegversmallingen van alle wegen in het NWB weergegeven voor zover deze zijn aangegeven in het verkeersbordenbestand.

Niet alleen wordt aangegeven om welk type wegversmalling het gaat, maar ook wat de minimale breedte van de wegversmalling is. In sommige gevallen gaat het niet om een versmalling, maar om een verbod, waarbij auto's die breder zijn dan een bepaalde maat, geen verdere doorgang hebben. Het gaat dan om het C18 bord. Dit is de zogenaamde breedtebeperking. De overige beperkingen (hoogte-, last-, aslast- en lengtebeperkingen) zijn te vinden in ieder een eigen wegkenmerkenbestand.

Met dit WKD-bestand wordt het gemakkelijker om de juiste route te bepalen voor een voertuig met bepaalde afmetingen.

De wegversmallingen en de bijbehorende verkeersborden zijn overgenomen uit de BGT en het verkeersbordenbestand dat bij NDW beschikbaar wordt gesteld.

Informatiebronnen

Er worden diverse informatiebronnen gebruikt bij het bepalen van de wegbreedte. Het gaat om de BGT en het verkeersbordenbestand. Van al deze informatiebronnen wordt uitgelegd hoe deze worden gebruikt.

BGT
Voor het bepalen van de wegversmallingen, waar de borden F5, F6, J17, J18 en J19 staan, is gebruik gemaakt van de BGT. Er is bij deze borden gekeken, waar het BGT-vlak van de weg het smalste is. Dit smalste gedeelte is opgemeten in meters en weergegeven in het BGT-bestand. Hier wordt dus één waarde weergegeven voor het wegvakdeel, waarvoor de versmalling geldt. Dit is het stuk tussen de versmallingsborden. Bij het toekennen van de breedte is altijd de laatste versie van de BGT gebruikt.

Verkeersborden
Het verkeersbordenbestand wordt gebruikt om de versmallingen in het wegennet te lokaliseren. Er zijn 2 typen borden: De C18 borden die een bepaalde breedte van voertuigen weergeven, waar bredere voertuigen niet zijn toegestaan. De F5, F6, J17, J18 en J19-borden geven een versmalling in de weg aan, maar leveren geen beperkingen op.

Waarden op de C18 borden zijn initieel handmatig uitgelezen op basis van de jpg's van de verkeersborden in het bestand.

Het verkeersbordenbestand bevat inmiddels wel zwarte codes. Dit betekent dat in het bestand bekend is dat het een verkeersbord betreft met de code C18 en wat het getal is wat op het bord staat (bijv. C18-2,3 voor een breedtebeperking van 2,3 meter).

Sommige C18 borden bevatten een vooraankondiging, bijvoorbeeld een wegversmalling over 200 meter. Deze borden zijn in principe allemaal genegeerd als het bord nog eens herhaald wordt op de plaats waar de beperking echt in gaat. Is dit niet het geval dan wordt er gerekend met de afstand die op het onderbord staat. In het geval van de 200 meter gaat de beperking dan pas in 200 meter verder dan het bord met de vooraankondiging.

Hieronder is een voorbeeld te zien van een breedtebeperking op basis van een C18-bord. Tussen de groene bolletjes (C18 borden) is de breedtebeperking weergegeven met de rode stippellijnen. De blauwe stippellijnen geven de mediaan van de wegbreedte weer.

De wegversmalling wordt weergegeven als een deel van het wegvak en wordt niet als nieuwe wegvak weergegeven.

Relevante links

• Meer informatie over de Basisregistratie Grootschalige Topografie (BGT)
• Meer informatie over het Verkeerbordenbestand

Updatefrequentie

Eenmaal per maand wordt dus een NWB voor publicatie gegenereerd en beschikbaar gesteld. Tegelijkertijd wordt dan de bestaande WKD database gecorrigeerd voor de gewijzigde NWB wegvakken, de WKD is dus ook eenmaal per maand geactualiseerd beschikbaar.

De wegbeheerders hebben de mogelijkheid om aanpassingen te doen in George voor zowel de versmallingen en breedtebeperkingen en de verkeersborden. Daarbij moet worden opgemerkt dat een aanpassing van een verkeersbord niet automatisch leidt tot een aanpassing van het wegkenmerk en omgekeerd. George is te vinden op de volgende locatie: wegkenmerken.ndw.nu

Attributen

Het WKD-bestand bevat een groot aantal attributen die hieronder beschreven worden:

Attribuut	Omschrijving
BEGINDAT	De eerste datum waarop het wegkenmerk geldig is. Dit is de datum waarop het wegkenmerk voor het eerst voorkomt of voor het laatst gemuteerd is.
WEGVAK_ID	Het unieke nummer voor een Wegvak.
VAN	Beginpunt van het wegvakdeel binnen het betreffende wegvak, van waar de parkeermogelijkheid begint (meter)
TOT	Eindpunt van het wegvakdeel binnen het betreffende wegvak, tot waar de parkeermogelijkheid eindigt ldt (meter)
BRDT_MIN	Dit is de breedte (in meters) die weergegeven is op het C18-bord of de breedte die is gemeten op het BGT-vlak van de weg voor F5, F6, J17, J18 of J19-borden. Onbekend is ook een mogelijkheid
BRON	Bij de bron is weergegeven of het C18 bord betreft, of dat het andere versmallingen betreffen op basis van de verkeersborden F5, F6, J17, J18 of J19. Onbekend is ook een mogelijkheid.
V_VRKSBRD	Hier is aangegeven welke versie van het verkeersbordenbestand is gebruikt.

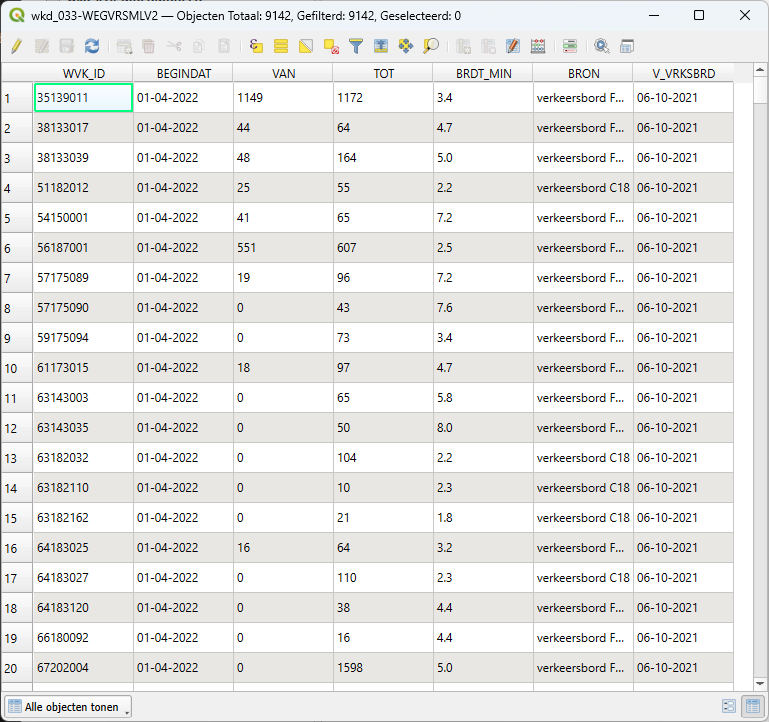

Een voorbeeld van het WKD-bestand is hierna weergegeven.
