DVD: Detailed Vehicle Data

Waar IVP over individuele passages rapporteert, verrijkt DVD deze aan de hand van nummerbord herkenning. DVD volgt daarbij dezelfde opzet als IVP.

Er worden periodieke gegevens geleverd over vooraf bekende locaties. Op dit moment worden voor IVP de gemeten snelheid, lengte en doorkomsttijd per gepasseerd voertuig geleverd. Deze worden gemeten op meetpunten.
De publicatie van gegevens geschiedt altijd met de class D2LogicalModel. De over te dragen gegevens worden gemodelleerd door middel van een specialisatie van de class PayloadPublication.

Het element payloadPublication van d2LogicalModel wordt gevormd naar een van de PayloadPublication-specialisaties: de MeasurementSiteTablePublication (MSTP), of MeasuredDataPublication (MDP). Hierin worden respectievelijk de locatie configuratie en de gemeten waarden beschreven.

Download nu de DATEX II XSD profielen.

MeasurementSiteTablePublication (MSTP)

De MeasurementSiteTablePublication is het configuratiebestand voor de Verkeersgegevens en bevat voor alle locaties waar gemeten wordt de volgende informatie:

Meetlocatie configuratie
Meetlocatie locatiereferentie

Attributen

Attribuut	Type	Verplicht	Domein	Omschrijving
id	String	Ja	Zie toelichting	Een unieke identificatie van de dataprovider
version	String	Ja	last, Zie toelichting	Constante waarde ter inidicatie van de meest recente versie

id

Met het attribuut id wordt een naam (identificatie) toegekend aan de measurementSiteTable. Hier is het volgende over afgesproken. Het ID begint met een code van 5 karakters. Deze vijf karakters zijn uitgedeeld door NDW. Na deze 5 karakters volgt een ‘_’ waarna de data provider de identificatie zelf mag aanvullen om te komen tot een unieke identificatie.

version

In DATEXII versie 3 is als concept van Snapshot en AllElementUpdate geïntroduceerd dat bij de MeasurementSiteTablePublication. Gevolg hiervan is dat het versienummer op MeasurementSiteTable niveau niet langer relevant is. Het versienummer per MeasurementSite is leidend gemaakt.

Elementen

Element	Type	Verplicht	Domein	Omschrijving
measurementSite	MeasurementSite	Ja, 1 of meer	NVT	Het element measurementSite bevat informatie over de standaard configuratie en locatie van meetlocaties

Meetlocaties (MeasurementSite)

Attributen

Attribuut	Type	Verplicht	Domein	Omschrijving
id	String	Ja	Zie toelichting	Een unieke identificatie van de meetlocatie
version	String	Ja	>=1 Zie toelichting	Van toepassing zijnde versie van de meetlocatie

id

Met het attribuut id wordt een naam (identificatie) toegekend aan een meetlocatie. Deze meetlocatie behoudt normaal gesproken hetzelfde id gedurende de gehele levenscyclus. Als de eigenschappen van een meetlocatie ingrijpend veranderen, wordt er voor de betreffende meetlocatie een nieuw record (en dus ook een nieuw id) aangemaakt. Dit doet zich bijvoorbeeld voor als:

Andere gegevenstypen toegevoegd worden;
het aantal rijstroken en/of categorieën veranderd;
locatie meer dan 50 meter verplaatst;
andere wijzigingen optreden die het blijven gebruiken van dezelfde id ongewenst maken.

Toelichting measurementSite.id

Binnen het Nederlandse profiel DATEX II is afgesproken dat de naam begint met de waarde van measurementSiteTable.id, gevolgd door een ‘_’ en daarna een door de data provider toegekende waarde.

version

Elke wijziging in de invulling van het element measurementSite (de eigenschappen van een meetlocatie) leidt tot een nieuwe versie van de (definitie van die) meetlocatie. Dit betekent dat het attribuut version met 1 wordt opgehoogd en dat het tijdstip in het element measurementSiteRecordVersionTime wordt aangepast.

Elementen

Element	Type	Verplicht	Domein	Omschrijving
measurementSiteRecordVersionTime	DateTime	Ja	Datum en tijd in UTC (Zulu notatie)	Op het moment dat het attribuut measurementSite.version wordt aangepast (nummer opgehoogd) wordt het element measurementSiteRecordVersionTime overeenkomstig aangepast
measurementEquipmentReference	String	Nee	NVT	In dit element kan de data provider, middels een eigen referentie, aangeven welk type apparatuur voor deze meetlocatie wordt gebruikt
measurementEquipmentTypeUsed	MultilingualString	Nee	Zie toelichting	Middels dit element kan in worden aangegeven met welk type apparatuur de meetlocatie is uitgerust
measurementSiteName	MultilingualString	Nee	NVT	Met dit element kan een leesbare naam van de meetlocatie worden aangegeven. Dit element dient echter niet gebruikt als een methode van locatiereferentie
measurementSiteNumberOfLanes	NonNegativeInteger	Ja	>=0	Dit element beschrijft het totaal aantal rijstroken waarover de meetlocatie waardes levert
measurementSpecificCharacteristics	MeasurementSpecificCharacteristics	Ja	NVT	Het element measurementSpecificCharacteristics komt per meetlocatie één of meer keren voor en beschrijft steeds een meetpunt-gegevenstype-voertuigcategorie–trio
measurementSiteLocation	PointLocation	Ja	NVT	Bij een meetlocatie wordt de exacte locatie van de meetlocatie beschreven in het element measurementSiteLocation. Het element measurementSiteLocation is een specificatie van de baseclass LocationReference. Met behulp van het attribuut xsi:type wordt het exacte type aangeduid

Subelement measurementEquipmentTypeUsed

Middels dit element kan in worden aangegeven met welk type apparatuur de meetlocatie is uitgerust.

Domeinwaarde	Toelichting
anpr	herkenning van kentekens

Subelement MeasurementSpecificCharacteristics

Attributen

Attribuut	Type	Verplicht	Domein	Omschrijving
index	Integer	Ja	>=0	Volgnummer van de karakteristieken, conform de volgorde hiervoor beschreven

Elementen

Element	Type	Verplicht	Domein	Omschrijving
accuracy	Percentage	Ja	>=0, <=100	Standaard nauwkeurigheid van betreffende meetpunt in procenten
measurementSide	DirectionEnum	Nee	anticlockwise, clockwise, northBound, northEastBound, eastBound, southEastBound, southBound, southWestBound, westBound, northWestBound	In dit element kan de kant van de weg beschreven worden waarop de meting wordt uitgevoerd. Dit kan, met name op het omliggend wegennet helpen met de locatiebepaling
period	Seconds	Ja	>0	Dit is de duur van de meetperiode in seconden
specificMeasurementValueType	_extendedValue	Ja	detailedVehicleMeasurements	Dit element wordt gebruikt om het type meting te duiden voor DVD is dat altijd deze waarde.

Toelichting specificVehicleCharacteristics

Voor elke meetlocatie wordt in ieder geval eenmaal per meetpunt de categorie ‘anyVehicle’ aangegeven met het element vehicleType. In de overige, op dat meetpunt betrekking hebbende, specificVehicleCharacteristics elementen, mag alleen van lengthCharacteristic gebruik gemaakt worden. Dit element komt dan één of twee keer voor en beschrijft de onder- en/of bovengrens van de categorie (uitgedrukt in lengte).

Subelement MeasurementSiteLocation

Voor DVD wordt gebruik gemaakt van een PointLocation. Het element pointByCoordinates wordt gebruikt om aan de hand van coördinaten het punt te beschrijven.

Het element is rijker dan het element pointCoordinates, doordat er een richting (bearing) opgenomen wordt. Het opnemen van de richting is van groot belang voor de correcte interpretatie van de locatie.

Elementen

Element	Type	Verplicht
bearing	AngleInDegrees	Ja, tenzij niet anders mogelijk
pointCoordinates	PointCoordinates	Ja

PointCoordinates

Dit element geeft het punt weer aan de hand van coördinaten op basis van het WGS84 systeem. Het World Geodetic System 1984 (WGS84) is het coördinatenreferentiesysteem voor de aarde WGS84 is ontworpen voor gps. WGS84 wordt standaard gebruikt door gps-ontvangers (hoewel ook andere coördinatenreferentiesystemen kunnen worden ingesteld). Daardoor is WGS84 een van de meest gebruikte wereldwijde coördinatenreferentiesystemen.

MeasuredDataPublication (MDP)

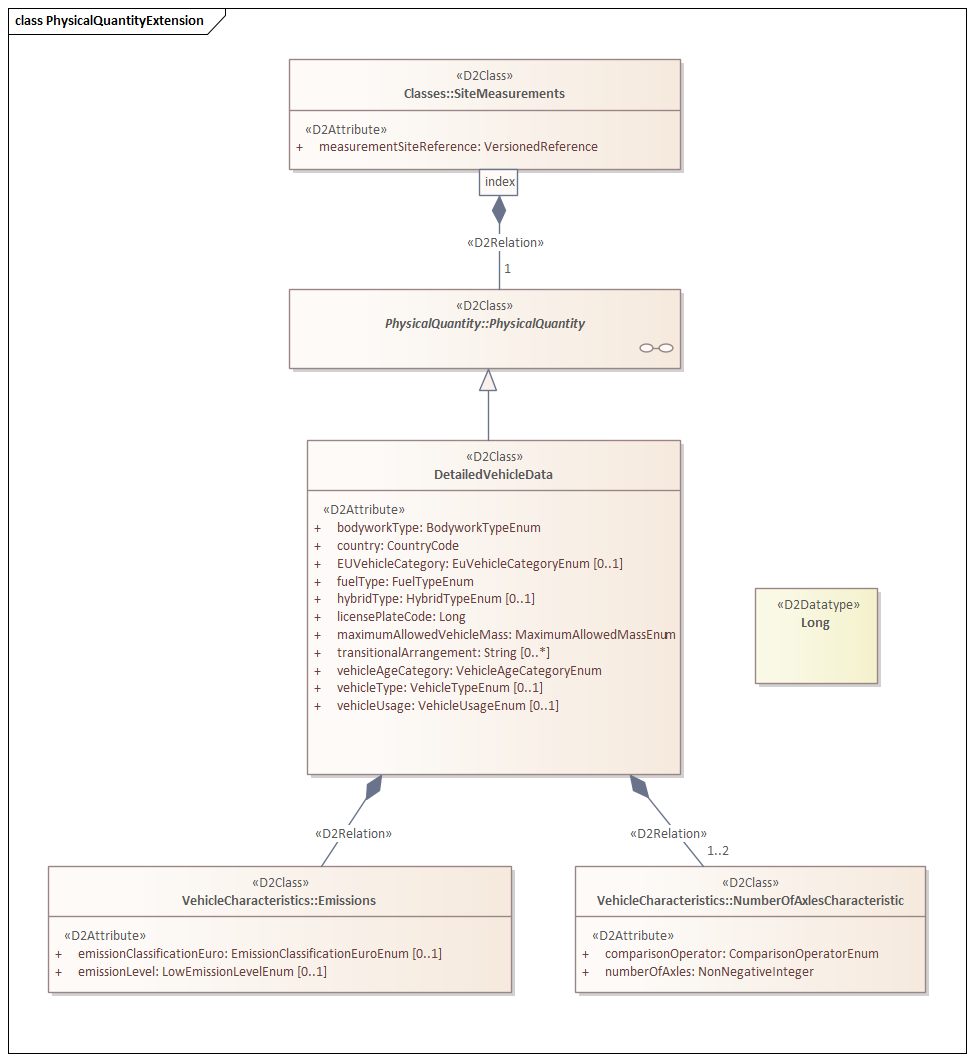

Voor DVD is het DATEXII profiel uitgebreid met een extensie. In het diagram is te zien welke specifieke velden er zijn toegevoegd onder PhysicalQuantity.

DetailedVehicleData

bodyworkType

Hier wordt de Europese aanduiding voor het carrosserietype van een voertuig gebruikt.
Deze wordt vastgesteld tijdens de goedkeuring van een voertuig.

Het gegeven wordt alleen vastgesteld bij voertuigen van de Europese voertuigcategorieën:

M1 (personenauto’s)
M2 en M3 (bussen)
N1-N3 (bedrijfsauto’s)
O1-O4 (aanhangwagens).

Attribuut	Kenmerk	Geaccepteerde waarden
BodyworkType	Carrosserietype	BA BB BC BD BE BX Other

country en licensePlateCode

Hier wordt het land van herkomst van het voertuig vermeld. Hiervoor worden Landcodes volgens ISO 3166-2 formaat gebruikt, welke vervolgens worden geaggregeerd naar:

Nederlands
Niet-Nederlands

Om de data te pseudonimiseren wordt elke auto voorzien van een dagelijkse unieke code op basis van het kenteken.

Attribuut	Kenmerk	Geaccepteerde waarden
country	Landcode	NL OT
licensePlateCode	kenteken unieke code	numeriek

EUVehicleCategory, vehicleType en vehicleUsage

Deze drie attributen beschrijven de Europese voertuigcategorie.
Een aantal categorieën bestaan uit een samentrekking:

moped
- Gemotoriseerde rijwielen en bromfietsen (L1)
- Bromfietsen op drie wielen (L2)
motorcycle
- Motorfietsen op twee wielen (L3)
- Motorfietsen op twee wielen met zijspan (L4)
- Gemotoriseerde driewielers (L5)
fourWheeledDrive(_extended)
- Lichte vierwieler (L6)
- Zware vierwieler (L7)
lightTrailer(_extended)
- O1, O2, R, R1, R2, S, S1
mediumTrailer(_extended)
- O3, R3 en S2
heavyTrailer(_extended)
- O4 en R4
AgriculturalVehicle
- T, U en Z en C:
- Trekkers op wielen (T, T1, T2, T3, T4)
- Mobiele machines (U)
- Landbouwtractor (Z)
- Trekkers op rupsbanden (C)

Attribuut	Kenmerk	Geaccepteerde waarden
EUVehicleCategory vehicleType	Europese voertuigcategorie	moped; Motorcycle; fourWheeledDrive(_extended) m1 m2 m3 n1 n2 n3 lightTrailer(_extended) mediumTrailer(_extended) heavyTrailer(_extended) AgriculturalVehicle
VehicleUsage		taxi

fuelType en hybridType

De combinatie van brandstof(fen), emissieklasse(s) en klasse hybride voertuig bepalen samen de mate van verschoning.
Voertuigen met een type brandstof worden aangeduid met nummer 1, voertuigen met meerdere brandstoffen staan meermaals in de RDW-database met een nummer 2 en soms zelfs 3 in de kolom BRANDSTOF_VNR.

Hier worden de volgende categorieen onderscheiden:

zeroEmission: Electriciteit, waterstof
other: Alcohol, Overig
liquidGas: CNG, LNG, LPG
hybrid: Hybride
diesel: Diesel
petrol: Benzine
unknown: Onbekend

Wanneer het attribuut fuelType gevuld is met 'hybrid' wordt hybridType ingevuld. Bij dit attribuut zin er vervolgens twee opties mogelijk:

NOVC: Niet extern oplaadbare hybride
OVC: Extern oplaadbare hybride

Attribuut	Kenmerk	Geaccepteerde waarden
fuelType	Brandstof	zeroEmission(_extended) other liquidGas hybrid(_extended) diesel petrol unknown
hybridType	Klasse hybride elektrisch voertuig	NOVC OVC

maximumAllowedVehicleMass

De wettelijk toegestane maximum massa van het voertuig, afgeleid van de technisch toegestane maximummassa van het voertuig. Zo nodig verminderd aan de hand van wettelijke bepalingen of op verzoek van de aanvrager van het kentekenbewijs.

Geaggregeerd naar drie gewichtsklassen:

Onder of gelijk aan 3.500 kg
Tussen de 3.500kg en 10.000 kg
Boven de 10.000 kg

Deze waarde wordt ook gebruikt voor het bepalen of het een bestelauto of vrachtauto betreft bij EU Cat. N.

Attribuut	Kenmerk	Geaccepteerde waarden
maximumAllowedVehicleMass	Toegestane maximum massa voertuig	lessThanOrEqual3500 Between350andEqualTo10.000 moreThan10.000

transitionalArrangement

Dit attribuut wordt alleen gebruikt wanneer er sprake is van een overgangsregeling.
Op dit moment gaat het uitsluitend om overgangsregeling ZES.

Attribuut	Kenmerk	Geaccepteerde waarden
transitionalArrangement	Aanduiding speciale doeleinden, bijzonderheidscode en carosseriecode	ZES

VehicleAgeCategory

Dit attribuut beschrijft de leeftijd in jaren van het voertuig op het moment van passage, dit wordt berekend aan de hand van het jaar waarin het voertuig voor het eerst is geregistreerd (waar ook ter wereld).

Om herleidbaarheid te voorkomen wordt de leeftijd als volgt geduid:

de eerste 9 jaar word de leeftijd wel op jaar vermeld
vanaf 10 jaar per 5 jaar
Oldtimers worden vervolgens vermeld als 40 jaar en ouder

Attribuut	Kenmerk	Geaccepteerde waarden
vehicleAgeCategory	leeftijd op moment van passage	- year0 - year1 - … - … - year9 - year10-14 - year15-19 - … - … - year35-39 - year40over

VehicleCharacteristics::Emissions

Dit attribuut beschrijft de emissieklasse, gebruikmakende van een samentrekking van emissionClassificationEuro:

euro4(_extended): emissieklasse 0 t/m 4
euro5: emissieklasse 5 (en EEV)
euro6: emissieklasse 6
euroIV(_extended): emissieklasse I t/m IV
euroV: emissieklasse V
euroVI: emissieklasse VI
euroUnknown(_extended): (leeg)
freeOfEmission: emissieklasse Z

Attribuut	Kenmerk	Geaccepteerde waarden
EmissionClassificationEuro emissionLevel	Emissieklasse	euro4(_extended) euro5 euro6 euroIV(_extended) euroV euroVI euroUnknown.(_extended) freeOfEmission (use emissionLevel(not classification))

VehicleCharacteristics::NumberOfAxlesCharacteristics

Dit attribuut beschrijft het aantal assen van een voertuig.

1 t/m 6 assen worden afzonderlijk beschreven,
7 t/m 10 assen worden samengevoegd tot één categorie
alles boven de 10 wordt ook samengevoegd tot één categorie

Attribuut	Kenmerk	Geaccepteerde waarden
comparisonOperator
numberOfAxles	Aantal assen	equalTo 1 equalTo 2 equalTo 3 equalTo 4 equalTo 5 equalTo 6 GreaterThanAndEqualTo 7 LessThanAndEqualTo 10 GreaterThan 10
