Ketenprotocol Datex-II V3

Vanaf DATEXII versie 3 wordt er in elke keten gewerkt met het Exchange 2020 Ketenprotocol WSDL. De beschrijving van de technische interface voor al onze datauitwissellingen wordt hieronder daarom in een generiek protocol beschreven. Dit protocol is bedoeld om een beschrijving te geven hoe systemen voor de uitwisseling van DATEX II v3.x met elkaar verbinden en data dienen uit te wisselen met payload van verschillende types. Zie de lijst hieronder voor voorbeelden van payloads van de verschillende types.

Let op

MSI en DRIPS maken beiden gebruik van de VMSTP en de VMSP

Er wordt gebruikt gemaakt van het zogenaamde Stateful Push protocol. Ten opzichte van het Europese protocol wordt op dit moment alleen delta Synchronization Push niet ondersteund. In de onderstaande voorbeelden wordt er vanuit gegaan dat NDW de leverancier is. Wanneer NDW de ontvanger is, komt dus op de plaats van 'NLNDW' in het element 'nationalIdentifier' het 'ID van de leverancier' te staan.

Uitwisseling van gegevens geschiedt op basis van SOAP (versie 1.1) over HTTP (versie 1.1). Voor de beschreven methode geldt dat er gebruik gemaakt moet worden van compressie om de hoeveelheid data verkeer te beperken. Hiervoor dient de HTTP header “Accept-Encoding: gzip” gebruikt te worden.

Payload

De payload bevat het daadwerkelijke DATEX II bericht met de informatie betreffende het gekozen type.

Exchange Information

De exchangeInformation gaat over de uitwisseling tussen de Supplier en de Client. Met behulp van informationManagement kunnen er wijzigingen, beëindigingen of annuleringen worden beschreven. In de onderstaande paragrafen staan tabellen met verwijzingen als sd x.x.x. Dit verwijst zowel naar de onderdelen in de sequence diagrammen als naar de meegeleverde XML-voorbeelden.

Push Methode

Systemen binnen een keten hebben een interface beschikbaar om data te "pushen" naar een afnemende partij. Het systeem van deze partij moet gebouwd zijn om te werken met "Exchange 2020 Ketenprotocol WSDL".

WSDL-omschrijvingen zijn hier te vinden.

De push methode bevat een aantal onderdelen die hier onder beschreven worden. Het gaat om:

  • Administratie
  • Start Connection and Deliver Data

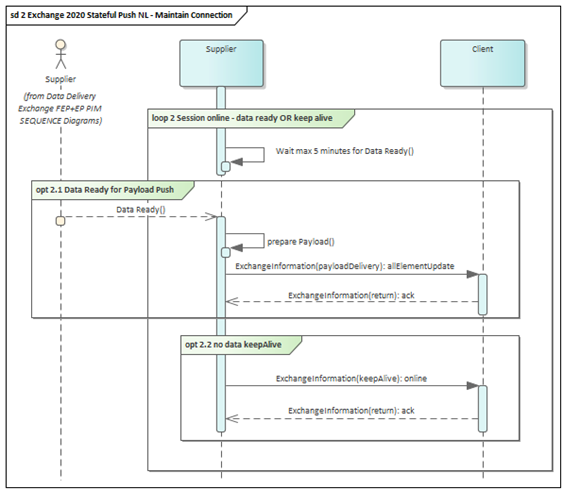

  • Maintain Connection

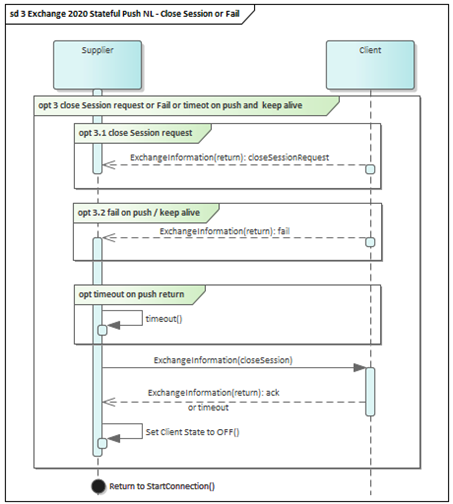

  • Close Connection or Fail

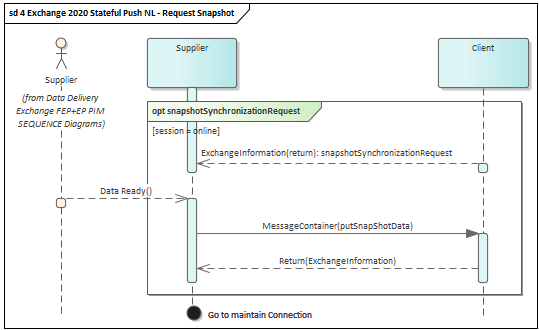

  • Request Snapshot
  • Weigeren van data

Administratie

Zowel de aanleverende (Supplier) als de afnemende (Client) partij houden een offline administratie bij. Hierin staat geregistreerd bij het aanleverend systeem:

  • AfnemerID
  • End Point waarop het afnemende systeem de data wil ontvangen

Hierin staat geregistreerd bij het afnemende systeem:

  • LeverancierID
  • End Point waarop de het aanleverend systeem de registratie wil ontvangen

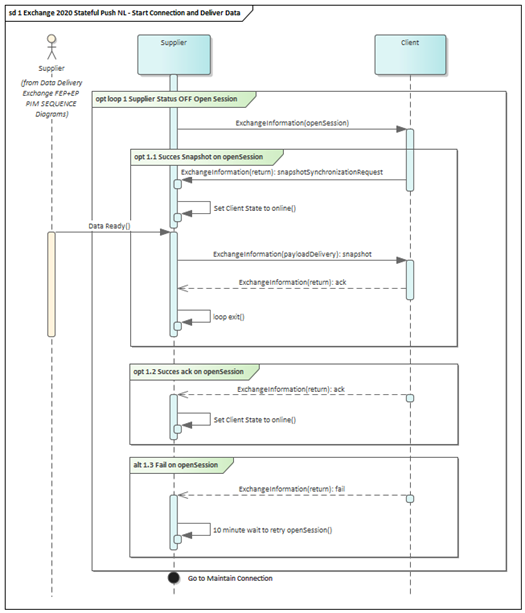

1 Start Connection and Deliver Data

De client state is 'offline'. Het aanleverend systeem (Supplier) maakt kenbaar dat het klaar is voor levering door een openSession bericht te sturen naar het afnemend systeem.

sd 1.0 openSession

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus openingSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:openSessionInput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                              xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                              xmlns:com="http://datex2.eu/schema/3/common"
                              modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>openingSession</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-04T10:06:11.308965Z</ex:messageGenerationTimestamp>
            </ex:dynamicInformation>
        </stp:openSessionInput>
    </soap:Body>
</soap:Envelope>

Dit zal het aanleverende systeem elke 10 minuten doen net zolang tot het afnemende systeem reageert of tot dit handmatig overruled wordt. Na handmatige overruling moet de aanvraag natuurlijk ook weer gestart worden.

Het afnemende systeem reageert op een van de drie volgende mogelijkheden:

  • Succes Snapshot on openSession
  • Succes Ack on openSession
  • Fail on openSession

Start connection

1.1 Succes Snapshot on openSession

In dit geval zal het afnemend systeem, wanneer het een Exchange openSession bericht ontvangt, een Exchange snapshotSynchronizationRequest bericht terugsturen, met daarin een Sessie ID, waarna het leverende systeem de client State naar 'online' zet.

sd 1.1.1 return snapshotSynchronizationRequest

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus openingSession
returnStatus snapshotSynchronisationRequest
sessionID Session ID, determined by client
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:openSessionOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                               xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                               xmlns:com="http://datex2.eu/schema/3/common"
                               modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>openingSession</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>snapshotSynchronisationRequest</ex:returnStatus>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:openSessionOutput>
    </soap:Body>
</soap:Envelope>

Hierna wordt er door het leverende systeem een snapshot gegenereerd wat met een ExchangeInformation(payloadDelivery) naar de afnemende partij wordt gestuurd. De gegevens bevinden zich in een payload van het van toepassing zijnde type.

sd 1.1.2 payloadDelivery Snapshot

Elementen binnen payload
Alle relevante situaties situation
Alle MST informatie measurementSiteTablePublication
Alle minuut metingen measuredDataPublication
Alle relevante VMS controllers vmsControllerTable
Status van alle revante VMS controllers vmsControllerStatus
Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
updateMethod snapshot
exchangeStatus online
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putSnapshotDataInput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                                  xmlns:mes="http://datex2.eu/schema/3/messageContainer"
                                  modelBaseVersion="3">
            <mes:payload xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
                         xmlns:com="http://datex2.eu/schema/3/common"
                         xmlns:loc="http://datex2.eu/schema/3/location"
                         ...
                         lang="nl" modelBaseVersion="3">
                ...
            </mes:payload>
            <mes:exchangeInformation xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                                     modelBaseVersion="3">
                <ex:exchangeContext>
                    <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                    <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                    <ex:updateMethod>snapshot</ex:updateMethod>
                    <ex:supplierOrCisRequester>
                        <ex:internationalIdentifier>
                            <com:country>NL</com:country>
                            <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                        </ex:internationalIdentifier>
                   </ex:supplierOrCisRequester>
                </ex:exchangeContext>
                <ex:dynamicInformation>
                    <ex:exchangeStatus>online</ex:exchangeStatus>
                    <ex:messageGenerationTimestamp>2021-08-11T07:56:57.374114Z</ex:messageGenerationTimestamp>
                    <ex:sessionInformation>
                        <ex:sessionID>7892634986</ex:sessionID>
                    </ex:sessionInformation>
                </ex:dynamicInformation>
            </mes:exchangeInformation>
        </stp:putSnapshotDataInput>
    </soap:Body>
</soap:Envelope>

Let op

Op de puntjes in bovenstaand voorbeeld is de invulling van de payload verschillend; afhankelijk of het om MSTP, MDP, SB, VMSCST of VMSCS gaat.

Het ontvangende systeem reageert met een 'ack'-bericht dat het snapshot correct is ontvangen.

sd 1.1.3 return ack

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus Online
returnStatus Ack
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putSnapshotDataOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                                   xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                                   xmlns:com="http://datex2.eu/schema/3/common"
                                   modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>online</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>ack</ex:returnStatus>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:putSnapshotDataOutput>
    </soap:Body>
</soap:Envelope>

Hierna gaat het leverende systeem uit de loop 'Supplier Status offline Open Session' en gaat deze naar het volgende sequence diagram 'Maintain Connection' (zie het volgende hoofdstuk).

1.2 Success Ack on openSession

sd 1.2.1 return Ack

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus Online
returnStatus Ack
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putSnapshotDataOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                                   xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                                   xmlns:com="http://datex2.eu/schema/3/common"
                                   modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>online</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>ack</ex:returnStatus>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:putSnapshotDataOutput>
    </soap:Body>
</soap:Envelope>

Hierna gaat het leverende systeem uit de loop 'Supplier Status offline Open Session' en gaat deze naar het volgende sequence diagram 'Maintain Connection' (zie het volgende hoofdstuk).

1.3 Fail on openSession

Wanneer het afnemend systeem een fail terugstuurt op de openSession of er helemaal geen antwoord komt, blijft het aanleverende systeem elke tien minuten proberen een verbinding op te zetten.

sd 1.3.1 return fail

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus openingSession
returnStatus fail
returnStatusReason optionele extra informatie
codedInvalidityReason bv: other
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:openSessionOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                               xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                               xmlns:com="http://datex2.eu/schema/3/common"
                               modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>openingSession</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>fail</ex:returnStatus>
                    <ex:returnStatusReason>
                        <com:values>
                            <com:value>optional extra reason information</com:value>
                        </com:values>
                    </ex:returnStatusReason>
                    <ex:codedInvalidityReason>other</ex:codedInvalidityReason>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:openSessionOutput>
    </soap:Body>
</soap:Envelope>

2 Maintain Connection

De verbinding tussen het aanleverend systeem en het afnemend systeem zal worden onderhouden door het aanleverend systeem. Er zijn twee scenarios: - 'Data Ready for Payload Push' - 'no data keepAlive'

Maintain connection

2.1 Data ready for payload push

Wanneer er binnen één minuut na het laatst verstuurde bericht een update op de data is, zal deze direct verstuurd worden door middel van een allElementUpdate bericht waarbij de data zich bevindt in een payload van het betreffende type.

sd 2.1.1 allElementUpdate

Elementen binnen payload
Alle geüpdatete situaties situation
Alle geüpdatete Measurementsites measurementSiteTablePublication
Alle gemeten informatie measuredDataPublication
Alle geüpdatete VMS controllers vmsControllerTable
geüpdatete status van alle VMS controllers vmsControllerStatus
Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
operatingMode onOccurence
updateMethod allElementUpdate
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus online
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putDataInput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                          xmlns:mes="http://datex2.eu/schema/3/messageContainer"
                          modelBaseVersion="3">
            <mes:payload xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
                         xmlns:com="http://datex2.eu/schema/3/common"
                         xmlns:loc="http://datex2.eu/schema/3/location"
                         ...
                         lang="nl" modelBaseVersion="3">
                ...
            </mes:payload>
            <mes:exchangeInformation xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                                     modelBaseVersion="3">
                <ex:exchangeContext>
                    <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                    <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                    <ex:operatingMode>onOccurrence</ex:operatingMode>
                    <ex:updateMethod>allElementUpdate</ex:updateMethod>
                    <ex:supplierOrCisRequester>
                        <ex:internationalIdentifier>
                            <com:country>NL</com:country>
                            <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                        </ex:internationalIdentifier>
                    </ex:supplierOrCisRequester>
                </ex:exchangeContext>
                <ex:dynamicInformation>
                    <ex:exchangeStatus>online</ex:exchangeStatus>
                    <ex:messageGenerationTimestamp>2021-08-11T07:56:57.374114Z</ex:messageGenerationTimestamp>
                    <ex:sessionInformation>
                       <ex:sessionID>7892634986</ex:sessionID>
                   </ex:sessionInformation>
                </ex:dynamicInformation>
            </mes:exchangeInformation>
        </stp:putDataInput>
    </soap:Body>
</soap:Envelope>

Let op

Op de puntjes in bovenstaand voorbeeld is de invulling van de payload verschillend; afhankelijk of het om MSTP, MDP, SB, VMSCST of VMSCS gaat.

sd 2.1.2 return ack

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus online
returnStatus ack
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putDataOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                           xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                           xmlns:com="http://datex2.eu/schema/3/common"
                           modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>Exchange2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>online</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>ack</ex:returnStatus>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:putDataOutput>
    </soap:Body>
</soap:Envelope>

2.2 No data keepAlive

Wanneer er één minuut na het versturen van het laatste bericht nog geen update op de data te versturen is, zal het aanleverende systeem een keep-alive bericht sturen. Dit zal het systeem elke minuut blijven doen totdat er een update op de data is en er een allElementUpdate verstuurd wordt (de vorige paragraaf).

sd 2.2.1 keepAlive

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus online
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:keepAliveInput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                            xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                            xmlns:com="http://datex2.eu/schema/3/common"
                            modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>online</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-04T10:06:11.308965Z</ex:messageGenerationTimestamp>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:keepAliveInput>
    </soap:Body>
</soap:Envelope>

sd 2.2.2 return ack

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus online
returnStatus ack
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:keepAliveOutput  xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                              xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                              xmlns:com="http://datex2.eu/schema/3/common"
                              modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>online</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>ack</ex:returnStatus>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:keepAliveOutput>
    </soap:Body>
</soap:Envelope>

3 CloseSession or Fail

Wanneer het ontvangende systeem de verbinding wil verbreken, dient deze een closeSessionRequest sturen als reactie op een pushbericht of een keepAlive-bericht. Het aanleverende systeem reageert dan met een closeSession bericht. Het ontvangende systeem reageert hetzelfde wanneer een bericht geweigerd wordt door het ontvangende systeem (fail).

Ook wanneer het ontvangende systeem voor een timeout zorgt bij het aanleverende systeem, zal het aanleverende systeem een closeSession sturen.

Het aanleverende systeem zal na bevestiging of timeout de sessie naar 'offline' zetten, zo wordt de verbinding inactief en zal er geen data meer verstuurd worden.

Close session

sd 3.1 return closeSessionRequest

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion Exchange 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus closingSession
returnStatus closeSessionRequest
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld closeSessionRequest na putDataInput

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putDataOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                           xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                           xmlns:com="http://datex2.eu/schema/3/common"
                           modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>closingSession</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>closeSessionRequest</ex:returnStatus>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:putDataOutput>
    </soap:Body>
</soap:Envelope>

XML Voorbeeld closeSessionRequest na putSnapshotDataInput

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putSnapshotDataOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                                   xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                                   xmlns:com="http://datex2.eu/schema/3/common"
                                   modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>closingSession</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>closeSessionRequest</ex:returnStatus>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:putSnapshotDataOutput>
    </soap:Body>
</soap:Envelope>

XML Voorbeeld closeSessionRequest na keepAliveInput

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:keepAliveOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                             xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                             xmlns:com="http://datex2.eu/schema/3/common"
                             modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>closingSession</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>closeSessionRequest</ex:returnStatus>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:keepAliveOutput>
    </soap:Body>
</soap:Envelope>

sd 3.2 fail on push / keep alive: return fail

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus online
returnStatus fail
returnStatusReason Optionele toelichting
codedInvalidityReason bv: invalidMessage
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld na putDataInput

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putDataOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                           xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                           xmlns:com="http://datex2.eu/schema/3/common"
                          modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>closingSession</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>fail</ex:returnStatus>
                    <ex:returnStatusReason>
                        <com:values>
                            <com:value>XSD validation error at: line 110</com:value>
                        </com:values>
                    </ex:returnStatusReason>
                    <ex:codedInvalidityReason>invalidMessage</ex:codedInvalidityReason>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:putDataOutput>
    </soap:Body>
</soap:Envelope>

XML Voorbeeld na putSnapshotDataInput

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putSnapshotDataOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                                   xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                                   xmlns:com="http://datex2.eu/schema/3/common"
                                   modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>closingSession</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>fail</ex:returnStatus>
                    <ex:returnStatusReason>
                        <com:values>
                            <com:value>XSD validation error at: line 110</com:value>
                        </com:values>
                    </ex:returnStatusReason>
                    <ex:codedInvalidityReason>invalidMessage</ex:codedInvalidityReason>
                </ex:returnInformation>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
            </ex:dynamicInformation>
        </stp:putSnapshotDataOutput>
    </soap:Body>
</soap:Envelope>

sd 3.3 closeSession

Elementen binnen exchangeInformation Waarde
messageType closeSession
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus closingSession
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:closeSessionInput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                               xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                               xmlns:com="http://datex2.eu/schema/3/common"
                               modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>closingSession</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-04T10:06:11.308965Z</ex:messageGenerationTimestamp>
                <ex:sessionInformation>
                    <ex:sessionID>7892634986</ex:sessionID>
                </ex:sessionInformation>
           </ex:dynamicInformation>
        </stp:closeSessionInput>
    </soap:Body>
</soap:Envelope>

sd 3.4 return ack

Elementen binnen exchangeInformation Waarde
messageType return
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus offline
returnStatus ack
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:closeSessionOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                                xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                                xmlns:com="http://datex2.eu/schema/3/common"
                                modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>offline</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>ack</ex:returnStatus>
                </ex:returnInformation>
            </ex:dynamicInformation>
        </stp:closeSessionOutput>
    </soap:Body>
</soap:Envelope>

Snapshot Request

Wanneer een ontvangend systeem, om wat voor reden dan ook, een snapshot nodig heeft om de huidige situatie weer te weten, kan deze op elk bericht een return bericht sturen met een snapshotSynchronizationRequest. Het aanleverende systeem zal als gevolg van dit verzoek een snapshot genereren en daarna deze naar het ontvangende systeem sturen en daarna doorgaan met de 'maintain Connection'. Dit verzoek kan alleen plaats vinden wanneer de session op 'online' staat. Anders moet eerst de verbinding weer opgezet worden.

Let op

Als er binnen twee aanvragen geen snapshot is ontvangen zal de sessie worden gesloten door het afnemende systeem. Op deze manier zal er ook een snapshot synchronisatie worden geforceerd.

Request snapshot

sd 4.1 return snapshotSynchronizationRequest

Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
exchangeStatus online
returnStatus snapshotSynchronisationRequest
XML Voorbeeld na keepAliveInput

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:keepAliveOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                             xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                             xmlns:com="http://datex2.eu/schema/3/common"
                            modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>online</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>snapshotSynchronisationRequest</ex:returnStatus>
                </ex:returnInformation>
            </ex:dynamicInformation>
        </stp:keepAliveOutput>
    </soap:Body>
</soap:Envelope>

XML Voorbeeld na openSessionInput

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:openSessionOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                               xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                               xmlns:com="http://datex2.eu/schema/3/common"
                               modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>online</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>snapshotSynchronisationRequest</ex:returnStatus>
                </ex:returnInformation>
            </ex:dynamicInformation>
        </stp:openSessionOutput>
    </soap:Body>
</soap:Envelope>

XML Voorbeeld na putDataInput

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putDataOutput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                           xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                           xmlns:com="http://datex2.eu/schema/3/common"
                           modelBaseVersion="3">
            <ex:exchangeContext>
                <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                <ex:supplierOrCisRequester>
                    <ex:internationalIdentifier>
                        <com:country>NL</com:country>
                        <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                    </ex:internationalIdentifier>
                </ex:supplierOrCisRequester>
            </ex:exchangeContext>
            <ex:dynamicInformation>
                <ex:exchangeStatus>online</ex:exchangeStatus>
                <ex:messageGenerationTimestamp>2021-03-17T19:56:16.266+01:00</ex:messageGenerationTimestamp>
                <ex:returnInformation>
                    <ex:returnStatus>snapshotSynchronisationRequest</ex:returnStatus>
                </ex:returnInformation>
            </ex:dynamicInformation>
        </stp:putDataOutput>
    </soap:Body>
</soap:Envelope>

Hierna wordt er door het leverende systeem een volledige snapshot gegenereerd dat samen met een ExchangeInformation(payloadDelivery) naar de afnemende partij wordt gestuurd. De gegevens bevinden zich in een payload van het betreffende type.

sd 4.2 payloadDelivery Snapshot

Elementen binnen payload
Alle relevante situaties situation
Alle MST informatie measurementSiteTablePublication
Alle minuut metingen measuredDataPublication
Alle relevante VMS controllers vmsControllerTable
Status van alle revante VMS controllers vmsControllerStatus
Elementen binnen exchangeInformation Waarde
codedExchangeProtocol statefulPush
exchangeSpecificationVersion 2020
supplierOrCisRequester internationalIdentifier Land, en ID van leverancier
updateMethod snapshot
exchangeStatus online
sessionID Session ID, previously obtained with OpenSession
XML Voorbeeld

<?xml version='1.0' encoding='UTF-8'?>
<soap:Envelope xmlns:soap="http://schemas.xmlsoap.org/soap/envelope/">
    <soap:Body>
        <stp:putSnapshotDataInput xmlns:stp="http://datex2.eu/wsdl/statefulPush/2020"
                                  xmlns:mes="http://datex2.eu/schema/3/messageContainer"
                                  modelBaseVersion="3">
            <mes:payload xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"
                         xmlns:com="http://datex2.eu/schema/3/common"
                         xmlns:loc="http://datex2.eu/schema/3/location"
                         ...
                         lang="nl" modelBaseVersion="3">
                ...
            </mes:payload>
            <mes:exchangeInformation xmlns:ex="http://datex2.eu/schema/3/exchangeInformation"
                                     modelBaseVersion="3">
                <ex:exchangeContext>
                    <ex:codedExchangeProtocol>statefulPush</ex:codedExchangeProtocol>
                    <ex:exchangeSpecificationVersion>2020</ex:exchangeSpecificationVersion>
                    <ex:updateMethod>snapshot</ex:updateMethod>
                    <ex:supplierOrCisRequester>
                        <ex:internationalIdentifier>
                            <com:country>NL</com:country>
                            <com:nationalIdentifier>NLNDW</com:nationalIdentifier>
                        </ex:internationalIdentifier>
                   </ex:supplierOrCisRequester>
                </ex:exchangeContext>
                <ex:dynamicInformation>
                    <ex:exchangeStatus>online</ex:exchangeStatus>
                    <ex:messageGenerationTimestamp>2021-08-11T07:56:57.374114Z</ex:messageGenerationTimestamp>
                    <ex:sessionInformation>
                        <ex:sessionID>7892634986</ex:sessionID>
                    </ex:sessionInformation>
                </ex:dynamicInformation>
            </mes:exchangeInformation>
        </stp:putSnapshotDataInput>
    </soap:Body>
</soap:Envelope>

Let op

Op de puntjes in bovenstaand voorbeeld is de invulling van de payload verschillend; afhankelijk of het om MSTP, MDP, SB, VMSCST of VMSCS gaat.

Het ontvangende systeem reageert met een 'ack'-bericht dat het snapshot correct is ontvangen.

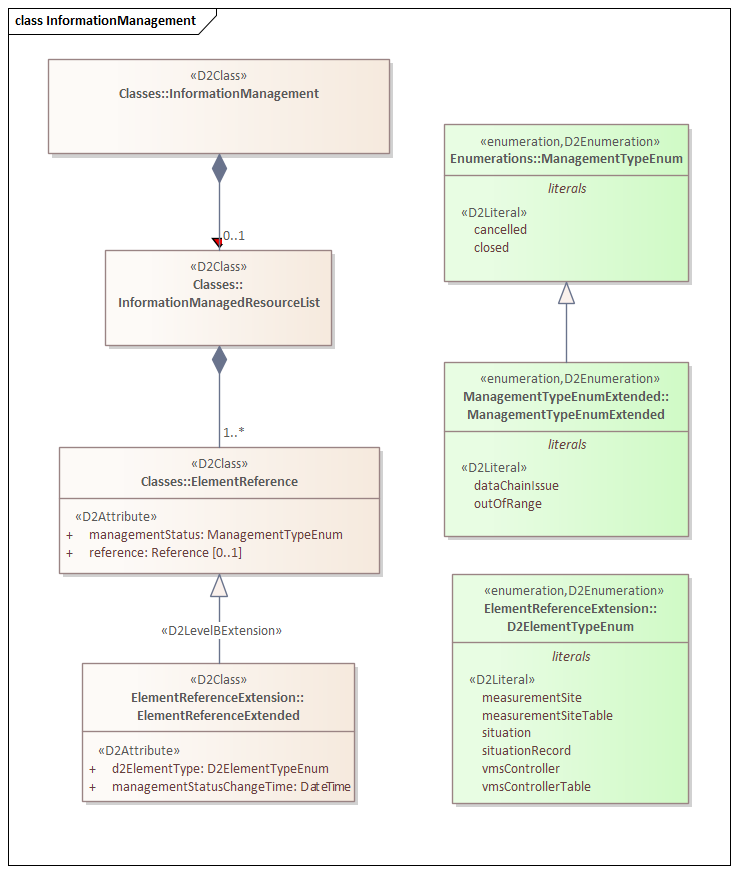

InformationManagement

Informatie Management

Het element elementReference in het onderdeel informationManagedResourceList van de InformationManagement sectie wordt gebruikt om de technische informatiestatus van een publicatietype te geven. Hieruit is vervolgens af te leiden of van het object waarnaar gerefeerd wordt nog een vervolg te verwachten is, of niet.

Element Type Verplicht Domein
elementReference ElementReference Ja nvt
managementStatus ManagementTypeEnum Ja cancelled, closed, dataChainIssue, outOfRange
reference Reference Ja Beschrijft de referentie naar het betreffende object waarop de managementstatus van toepassing is.
d2ElementType D2ElementTypeEnum Ja measurementSite, measurementSiteTable, situation, situationRecord, vmsController, vmsControllerTable
managementStatusChangeTime DateTime Ja Beschrijft het tijdstip waarop de managementstatus is gewijzigd.

InformationManagement Situatieberichten

Situaties en situatieonderdelen worden met behulp van het onderdeel InformationManagement technisch beëindigd (closed) of geannuleerd (cancelled). Dit geldt voor zowel de situaties zelf, als voor de onderliggende individuele situatieonderdelen. Naast deze technische beëindiging wordt op het moment dat een gebeurtenis in werkelijkheid is beëindigd, aanvullend op het informationManagement onderdeel ook de payload met de situatie en situatieonderdelen nogmaals wordt verstuurd. In deze payload update wordt ook de definitieve eindtijd van de gebeurtenis opgenomen in het validity-onderdeel overallEndTime. Deze update van de eindtijd wordt altijd vóór of tegelijk met het verstrekken van de technische eindtijd in informationManagement verstuurd. Nooit later.

De informatieverstrekking over een gebeurtenis die in werkelijkheid nog niet is beëindigd en waarvoor eerder een situatie/situatieonderdeel is uitgestuurd, kan worden opgeschort. Dit kan van toepassing zijn bij een dataketenissue (dataChainIssue), of wanneer de betreffende gebeurtenis niet langer aan de voorwaarden van publicatie voldoet (outOfRange). Als een van deze gevallen optreedt dan wordt dit met behulp van het InformationManagement onderdeel aangegeven, waarbij de reden van de opschorting wordt opgenomen het element ManagementStatus. In tegenstelling tot een daadwerkelijke technische beëindiging wordt in deze gevallen géén payload meegstuurd met een daadwerkelijke eindtijd in het validity-onderdeel overallEndTime. Zodra de werkelijke gebeurtenis definitief is beëindigd wordt de informatieverstrekking van de/het situatie/situatieonderdeel afgesloten op dezelfde wijze zoals in de vorige paragraaf beschreven.

Indien een opgeschorte gebeurtenis zoals in de vorige paragraaf beschreven weer relevant wordt voor publicatie, wordt de/het eerder gebruikte situatie/situatieonderdeel weer opgenomen in de publicatie met dezelfde id en een hogere versie.

de voorbeelden staan hier.

InformationManagement VMS

VMS-controller-tables en VMS-controllers worden met behulp van het onderdeel InformationManagement verwijderd. Dit geldt voor zowel de VMS-controller-table zelf, als voor de onderliggende individuele VMS-controllers.

de voorbeelden staan hier

InformationManagement MSTP

Hier wordt dezelfde logica gevolgd als die van VMS; MTPS en measurementsiterecords worden met behulp van het onderdeel InformationManagement verwijderdt. Dit geldt dus zowel voor de MSTP zelf, als voor de onderliggende records.

de voorbeelden voor MSTP en MDP staan hier

Ketentest

Het Exchange 2020 ketenprotocol beschrijft hoe een verbinding tot stand komt en dekt foutsituaties in de verbinding af, mits het protocol correct geïmplementeerd wordt.

Uitvoeren teststappen aansluiten leverancier

Het testscenario kent afzonderlijke teststappen die gericht zijn op het testen van geïsoleerde functionaliteiten. De eerste teststap binnen het testscenario is het sturen van een openSession bericht.

Nummer Tijdstip Actie leverancier record versie Actie NDW Veld exchangeStatus Veld returnStatus
0 Verstuur openSession Verifieer ontvangst openSession en automatische opening van nieuwe sessie. Response met nieuwe sessie en in het element sesssionId het nieuwe sessie ID openingSession snapshotSynchronisationRequest
1 Verstuur snapshot met ontvangen sessionID uit openSession response 1 Verifieer ontvangst snapshot en verwerking van payload. online ack
2 Verstuur allElementUpdate met ontvangen sessionID uit openSession response 2 Verifieer ontvangst allElementUpdate en verwerking van payload. online ack
3 Verstuur alleElementUpdate of keepAlive Insturen van snapshotSynchronizationRequest op ontvanger. Eerst volgende aanvraag geeft correcte response voor exchange status online snapshotSynchronisationRequest
4 Verstuur snapshot met ontvangen sessionID uit openSession response 2 Verifieer ontvangst snapshot en verwerking van payload. online ack
5 Doorlopen levenscyclus situation (start, updates, beëindiging) met 1 of meer records ++ Verifieer doorlopen alle stappen, inclusief versie verhoging, timestamps en afmeldingen
6 Verstuur allElementUpdate of keepAlive Insturen van closeSessionRequest op ontvanger en op eerst volgende aanvragen sessie sluiten. closingSession
7 Openzetten nieuwe sessie en insturen van snapshot 2 Verifieer ontvangst openSession en openen van nieuwe sessie. Verifieer ontvangst snapshot en verwerking van snapshot
8 Verstuur closeSession met ontvangen sessionID uit openSession response Verifieer ontvangst closeSesssion en sluit de sessie af. Teruggeven van exchangeStatus closingSession en returnStatus: ack closingSession ack
9 Verstuur openSession Verifieer ontvangst openSession en automatische opening van nieuwe sessie. Response met nieuwe sessie en in het element sesssionId het nieuwe sessie ID openingSession ack

Storing verbinding

Het doel van deze teststap in het scenario is om storingen in de verbinding te simuleren en te verifiëren dat de leverancier weer data begint te leveren.

De eerste stap is testen van een storing aan de kant van de provider, de tweede test uitval van NDW.

Uitval leverancier

Nummer Tijdstip Actie leverancier record versie Actie NDW Veld exchangeStatus Veld returnStatus
0 Stopt sessie zonder versturen van closeSession Na 1 minuut word sessie afgemeld in ontvanger offline fail
1 Herstel verbinding met openSession, stuur snapshot Verifieer openSession en ontvangst snapshot

Uitval NDW

Nummer Tijdstip Actie leverancier record versie Actie NDW Veld exchangeStatus Veld returnStatus
0 - Geforceerd session status aanpassen naar offline. offline fail
1 Herstel verbinding met openSession, stuur snapshot na ontvangst van bericht met exchangeStatus offline Verifieer openSession en ontvangst snapshot

Duurtest

In dit laatste deel moet de leverancier aantonen dat zijn datalevering stabiel is. Het systeem moet 24 uur lang data leveren aan het NDW. NDW beheer controleert na de 24 uur of er in die tijd onderbrekingen in de verbinding zijn geweest.

Ga terug naar de vorige pagina
